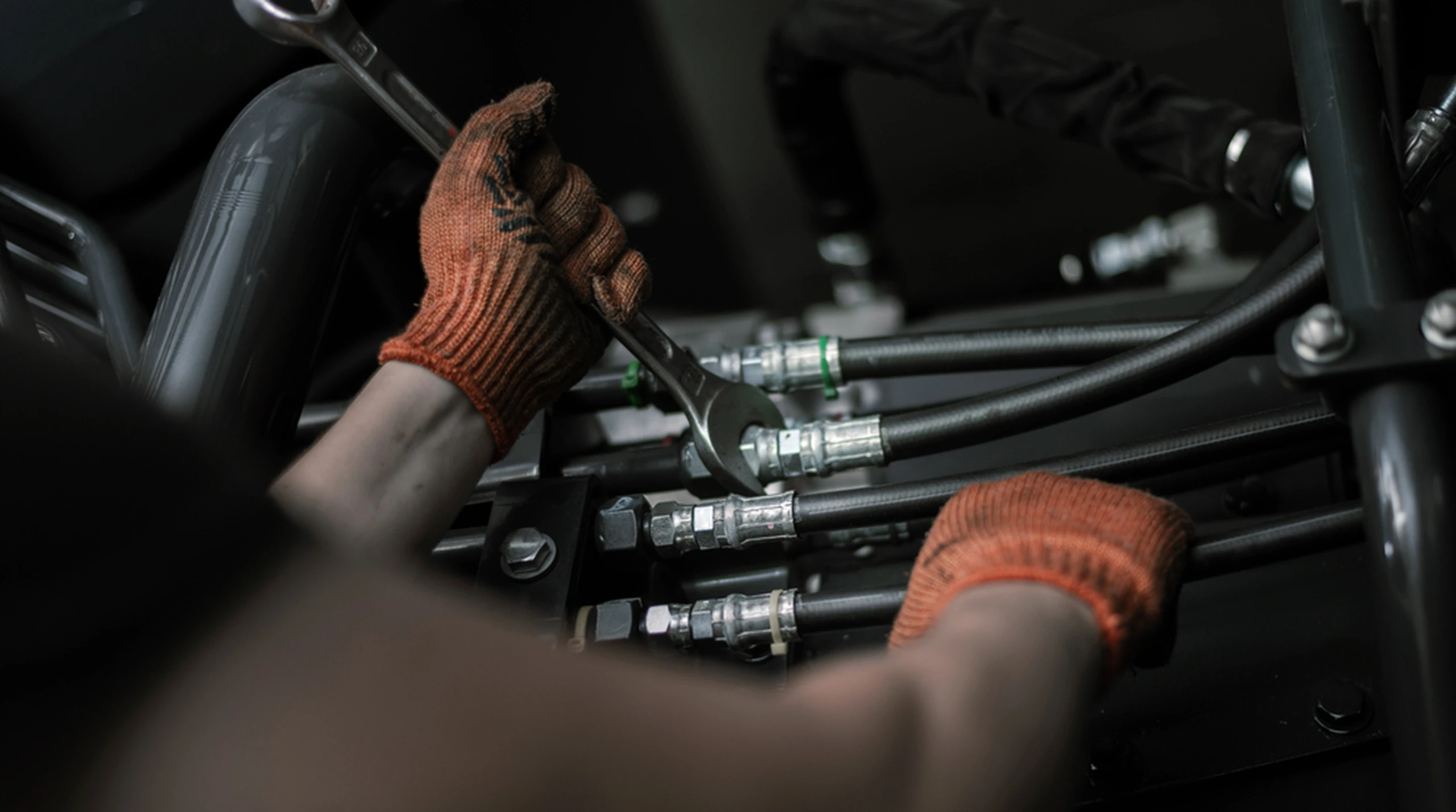

Armierte Schläuche und Zubehör

Armierte Schläuche bilden eine sichere Verbindung zwischen den beweglichen Teilen von Rohrleitungssystemen.

Bei der Auswahl der Schlauchverbindung empfehlen wir, folgende Kriterien zu beachten:

• Beständigkeit gegenüber Medium, Druck und Temperatur
• Biegeradius
• äußere Kräfte und Druckstöße
• äußerer Verschleiß
• Montagebedingungen
• Verfügbarkeit von Dichtungen und Betriebssicherheit

Werkstoffausführung der Anschlüsse: Edelstahl, verzinkt

Anschlussarten

• metrische Anschlüsse mit 24°-Kegel
• metrische Universalanschlüsse
• metrische Anschlüsse mit 60°-Kegel
• Anschlüsse mit Whitworth-Gewinde
• ORFS-Anschlüsse
• L/S-Stutzen
• Anschlüsse für Hohlschrauben
• gepresste Anschlüsse in kompakter Ausführung
• Anschlüsse mit Flanschverbindung



Grundlegende Parameter für die Auswahl des Schlauchs

• zulässiger Betriebsdruck
• Nenndurchmesser
• Umgebungstemperatur
• Medienkompatibilität
• Auswahl der Armaturen



Einsatzbereiche

• Papiermaschinen
• Landmaschinen und -anlagen
• Baumaschinen und -fahrzeuge
• Hubgeräte und -mechanismen
• Kunststoffverarbeitungsmaschinen
• Forstmaschinen und -anlagen
• Hütten- und Walzwerkanlagen
• Werkzeugmaschinen
• Pressen – spanlose Umformung
• Werkzeugmaschinen – spanende Bearbeitung
• Rettungswerkzeuge
• Aufzüge



Lagerung

• Innenlager müssen kühl, trocken, staubfrei und belüftet sein
• Außenlager mit nur einfachem Witterungsschutz sind nicht zulässig
• Gummiprodukte nicht unter −10 °C und nicht über +15 °C lagern
• vor direkten Wärmequellen schützen
• relative Luftfeuchtigkeit sollte unter 65 % liegen
• Schutz vor starkem Lichteinfall
• ohne Spannung, Zug, Druck und Verformung lagern
• Reinigung mit Seife und warmem Wasser



Hydraulikrohre

Die Firma Hajdo s.r.o. hält Hydraulikrohre mit Außendurchmessern von Ø 4 bis Ø 42 mm auf Lager.

Rohrspezifikation

• präzise, gezogen (nahtlos) und geglüht



Einsatz

• Kaltbiegen
• Verbindung mit Schneidringen
• Umformen mit den Systemen Boardel und Walform



Ausführung der Rohre

• phosphatiert: DIN 2391 1-C, Werkstoff 37.4, Ausführung NBK – 3.1B
• zinkchromatiert: DIN 2391 1-C, Werkstoff 37.4-CF, Ausführung NBK – 3.1B
• Edelstahl: DIN 2391 1, Werkstoff 1.4571



Rohrschellen

• Abmessungen nach DIN 3015, Hersteller RSB – feste Befestigung von Hydraulikrohren
• Abmessungen nach DIN 3015, Hersteller RSB – feste Befestigung von Hydraulikrohren



Werkstoffausführungen

• Polypropylen + Stahl
• Polyamid + Stahl
• Aluminium + Stahl

Für Rohrleitungen Ø 6 – Ø 18 mm bieten wir auch einfache Rohrschellen aus Edelstahl aus eigener Fertigung an.

HAJDO Rohrbiegemaschine

Eigenes Produkt der Firma Hajdo s.r.o.; ermöglicht das Biegen von Rohren von Ø 6 bis Ø 22 mm.
